Крановые рельсы DIN 536: технический каталог и спецификации
Область применения стандарта DIN 536-1
Данный нормативный документ регламентирует технические условия на производство горячекатаных крановых рельсов с плоским основанием (тип A). В таблицах 1 и 2 приведены размерные параметры изделий, а в таблице 3 зафиксированы физико-механические характеристики стальных сплавов, используемых для их изготовления специалистами EV Group China.
Геометрические параметры и номенклатура
Обозначение профиля

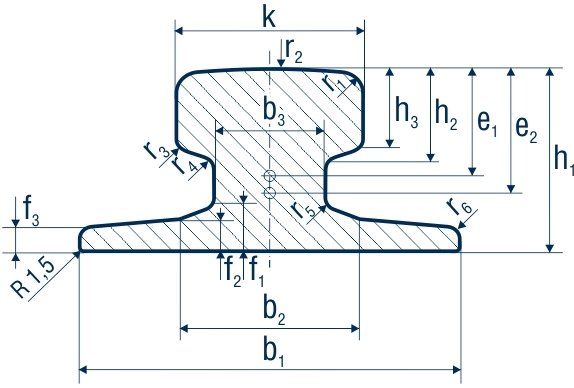

Размеры и производственные допуски
Крановые профили производятся согласно строгим геометрическим допускам и предельным отклонениям, отраженным в таблице 1. Значения, для которых не указаны конкретные допуски, являются номинальными для инженерных расчетов.
| Вид рельса | А45 | А55 | А65 | А75 | А100 | А120 | А150 |
|---|---|---|---|---|---|---|---|
| k | 45 | 55 | 65 | 75 | 100 | 120 | 150 |
| ± | 0,6 | 0,6 | 0,8 | 0,8 | 1 | 1 | 1 |
| b1 | 125 | 150 | 175 | 200 | 200 | 220 | 220 |
| ± | 1,5-3 | 1,5-3 | 1,5-4 | 2-5 | 2-5 | 2-5 | 2-5 |
| b2 | 54 | 66 | 78 | 90 | 100 | 120 | - |
| b3 | 24 | 31 | 38 | 45 | 60 | 72 | 80 |
| f1 | 14,5 | 17,5 | 20 | 22 | 23 | 30 | 31,5 |
| f2 | 11 | 12,5 | 14 | 15,4 | 16,5 | 20 | - |
| f3 | 8 | 9 | 10 | 11 | 12 | 14 | 14 |
| h1 | 55 | 65 | 75 | 85 | 95 | 105 | 150 |
| ± | 1 | 1 | 1 | 1 | 1,5 | 1,5 | 1,5 |
| h2 | 24 | 28,5 | 34 | 39,5 | 45,5 | 55,5 | 64,5 |
| h3 | 20 | 25 | 30 | 35 | 40 | 47,5 | 50 |
| r1 | 4 | 5 | 6 | 8 | 10 | 10 | 10 |
| r2 | 400 | 400 | 400 | 500 | 500 | 600 | 800 |
| r3 | 3 | 5 | 5 | 6 | 6 | 6 | 10 |
| r4 | 4 | 5 | 5 | 6 | 6 | 10 | 30 |
| r5 | 5 | 6 | 6 | 8 | 8 | 10 | 30 |
| r6 | 4 | 5 | 5 | 6 | 6 | 6 | 6 |
| t1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 |
| t2 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 1 | 1 |

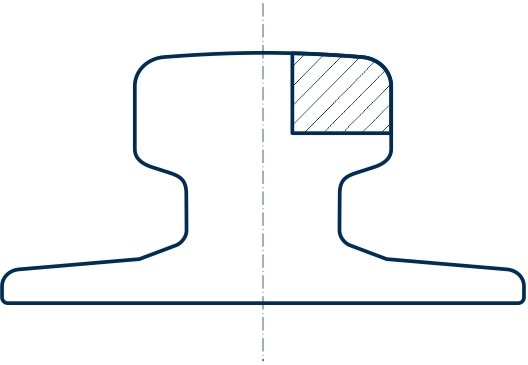

Показатель симметрии головки (t1) определяется для параллельных плоскостей на заданном расстоянии. Согласно стандарту, поверхность рельса не должна иметь выпуклостей.
Масса и эксплуатационные характеристики

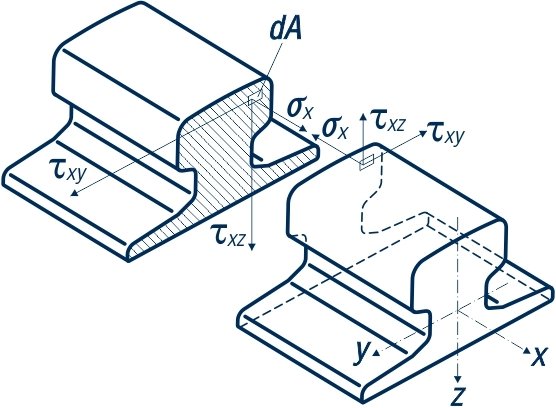

Параметры сечения и инерционные характеристики соответствуют требованиям DIN 1080. Данные по массе и геометрии сведены в таблицу 2.
| Тип | А45 | А55 | А65 | А75 | А100 | А120 | А150 |
|---|---|---|---|---|---|---|---|
| Вес (кг/м) | 22,1 | 31,8 | 43,1 | 56,2 | 74,3 | 100 | 150,3 |
| e1 (см) | 3,33 | 3,9 | 4,47 | 5,04 | 5,29 | 5,79 | 7,73 |
| e2 (см) | 4,24 | 4,91 | 5,61 | 6,29 | 6,27 | 6,53 | 8,48 |
| Ay (см2) | 28,2 | 40,5 | 54,9 | 71,6 | 94,7 | 127,4 | 191,4 |
| Ax (см2) | 17 | 24,8 | 33,7 | 44,1 | 65,8 | 97,1 | 153,6 |
| Az (см2) | 9,6 | 14,6 | 20,2 | 26,9 | 41,6 | 58,5 | 107,1 |
| Ix (см4) | 39 | 88 | 173 | 311 | 666 | 1302 | 2928 |
| Iy (см4) | 90 | 178 | 319 | 531 | 856 | 1361 | 4373 |
| Iz (см4) | 170 | 337 | 606 | 1011 | 1345 | 2350 | 3605 |
| Sy (см3) | 22,88 | 38,45 | 60,18 | 88,41 | 128,8 | 187,2 | 412 |
| Sz (см3) | 26,12 | 48,64 | 69,22 | 102,09 | 141,58 | 222,35 | 342,6 |
Материаловедение и химический состав
Для производства крановых рельсов EV Group China использует стали, соответствующие регламентам таблицы 3. Прочностные характеристики определяются на продольных образцах.
| Тип рельса | А45-А150 | А75, А100 | А120, А150 |
|---|---|---|---|
| C (%) | 0,40-0,60 | 0,60-0,80 | 0,55-0,75 |
| Si (%) | <0,35 | <0,5 | <0,5 |
| Mn (%) | 0,80-1,20 | 0,80-1,30 | 1,30-1,70 |
| P (%) | <0,045 | <0,045 | <0,045 |
| S (%) | <0,045 | <0,045 | <0,045 |
| Предел прочности (Н/мм2) | 690 | 880 | 880 |
Условия поставки
EV Group China осуществляет поставки крановых рельсов мерной длины согласно спецификациям заказчика. Допустимое отклонение по длине составляет 100 мм; прочие допуски фиксируются в контракте.
Стандарт DIN 536-2
Данный раздел стандарта устанавливает технические требования к крановым рельсам с плоским дном типа F.
