Стандарт DIN 28403: Вакуумные малые фланцевые соединения

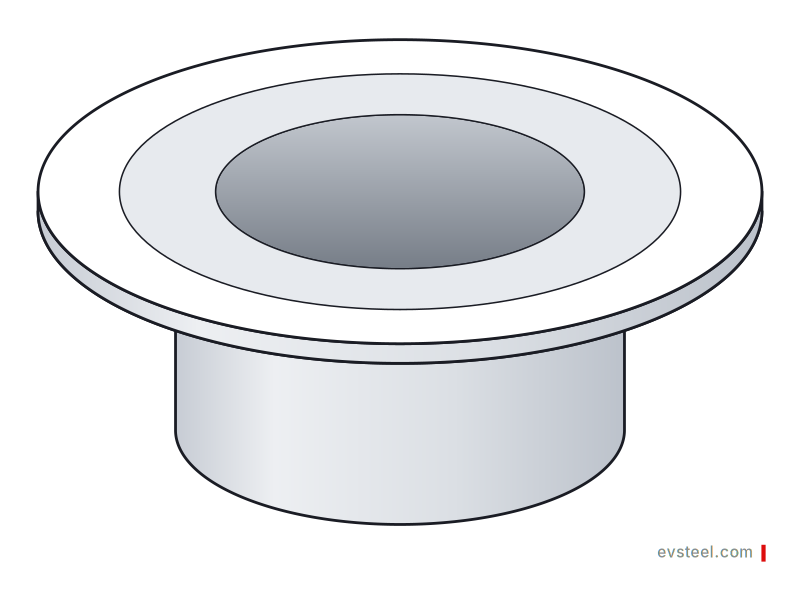

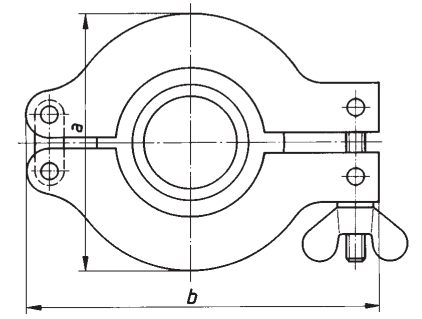

Малый вакуумный фланец KF DIN 28403 — общий вид

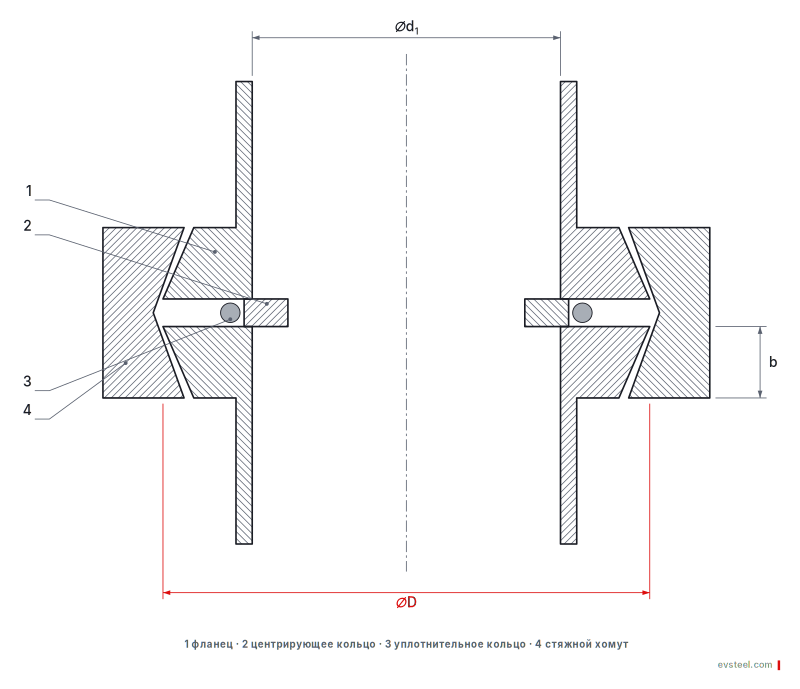

Соединение KF DIN 28403, форма A: два фланца, центрирующее кольцо с уплотнением, стяжной хомут — разрез узла

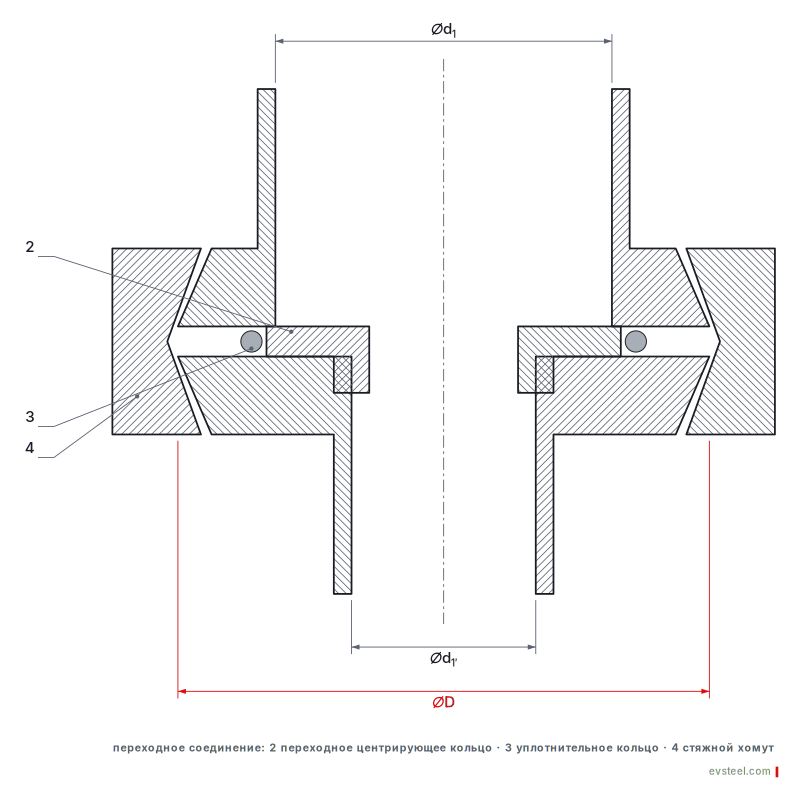

Соединение KF DIN 28403, форма B: переходное центрирующее кольцо между разными проходами — разрез узла

Технические особенности стандарта DIN 28403

Стандарт DIN 28403 регламентирует конструктивные параметры и эксплуатационные характеристики малых фланцевых соединений, спроектированных для вакуумных систем. Данное оборудование оптимизировано для работы в условиях как высокого, так и низкого вакуума, обеспечивая герметичность и надежность при перепадах давления до 1,5 бар.

Быстроразъемная архитектура фланцев по DIN 28403 от EV Group China позволяет существенно сократить время монтажа и обслуживания вакуумных магистралей. Технология допускает установку элементов в любой пространственной ориентации, что критически важно для интеграции в сложные технологические установки.

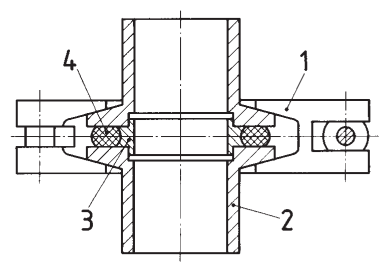

Фланцевое соединение форма А

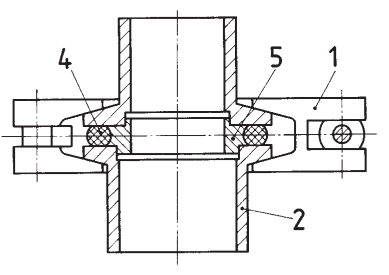

Переходное фланцевое соединение форма B

В состав стандартного узла быстроразъемного соединения согласно DIN 28403 входят:

  • Стяжное кольцо (хомут);
  • Фланцевые элементы;
  • Центрирующее кольцо;
  • Уплотнительное кольцо круглого сечения (эластомер);
  • Переходные адаптеры для стыковки разнородных материалов труб.
