Фланцы по стандарту ASME/ANSI B16.5: характеристики, типы и допуски
Технические стандарты ASME/ANSI B16.5: обзор и область применения
Стандарт ASME/ANSI B16.5 является фундаментальным нормативным документом в мировой индустрии трубопроводного транспорта. Он регламентирует параметры фланцев и фланцевых фитингов в диапазоне размеров от NPS 1/2" до NPS 24". Документ устанавливает жесткие требования к геометрическим размерам, допустимым отклонениям, весовым характеристикам и номинальным значениям давления (Class 150 – 2500 psi). Для крупногабаритных фланцев (NPS 26"–60") применяется сопутствующий стандарт ASME/ANSI B16.47.
EV Group China обеспечивает поставки высококачественных фланцевых соединений, полностью соответствующих данным международным регламентам, что гарантирует их совместимость с ответным оборудованием в критических инженерных системах.
Стандарт определяет:
- Классы давления: 150, 300, 400, 600, 900, 1500 (для всего диапазона NPS 1/2"–24") и 2500 (для NPS 1/2"–12").
- Требования к материалам изготовления, испытаниям и методам разметки крепежных отверстий.
- Правила монтажа прокладок и болтовых соединений.
Типология фланцев по классификации ASME/ANSI B16.5
В ассортименте EV Group China представлены все типы фланцевых изделий, предусмотренных стандартом:
- Slip On (SO) Flange: Плоские приварные фланцы. Оптимальны для низкого давления (Class 150/300). Просты в монтаже, надеваются на трубу и фиксируются двумя сварными швами.
- Welding Neck (WN) Flange: Воротниковые приварные фланцы. Имеют конический переход (юбку), обеспечивающий высокую прочность и стойкость к циклическим нагрузкам. Рекомендованы для высокотемпературных и высоконапорных сред (Class 150–2500).
- Socket Weld (SW) Flange: Раструбные фланцы. Применяются преимущественно для трубопроводов малых диаметров (до NPS 4). Монтаж осуществляется путем вставки трубы в специальное гнездо и последующей обварки.
- Threaded (ST) Flange: Резьбовые фланцы. Используются в условиях, где сварка недопустима из-за требований пожарной безопасности. Применяются для малых диаметров (NPS 1/2"–3").
- Lap Joint (LJ) Flange: Свободные фланцы на приварном кольце. Идеальны для систем, требующих частой разборки. Позволяют легко совмещать крепежные отверстия благодаря вращающейся конструкции.
- Blind (BL) Flange: Глухие фланцы (заглушки) для герметизации концевых участков трубопроводов.
Типы уплотнительных поверхностей
Выбор поверхности зависит от герметизирующей способности и условий эксплуатации:
| Тип | Описание |
|---|---|

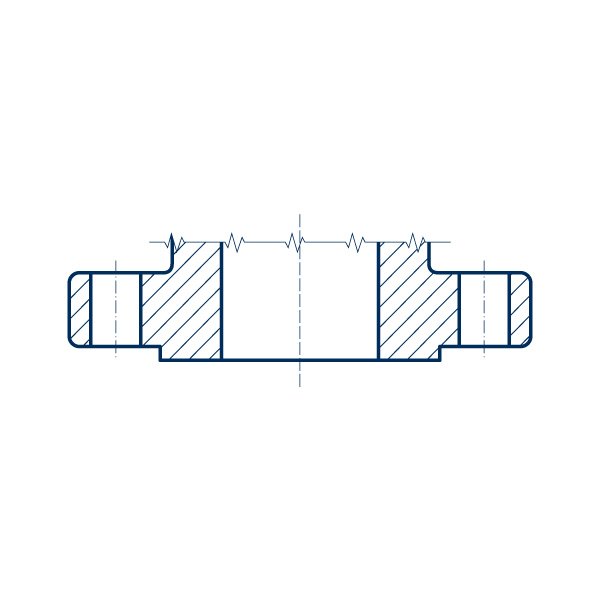

| RF (Raised Face) | С соединительным выступом (наиболее распространенный тип). |

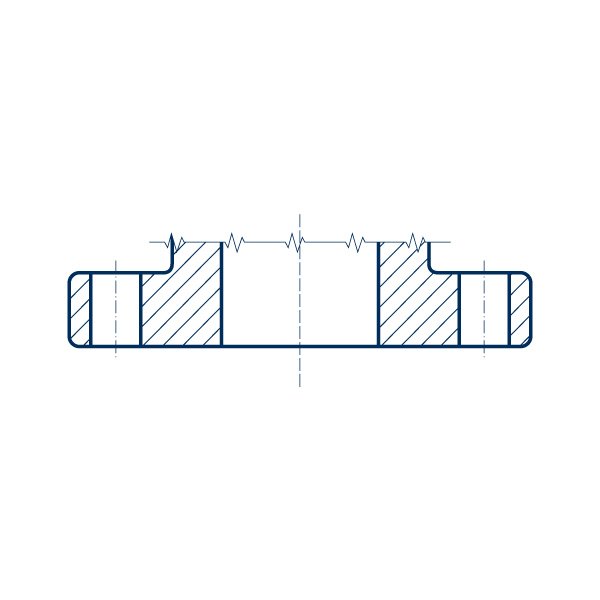

| FF (Flat Face) | Плоская поверхность для работы с полными прокладками. |

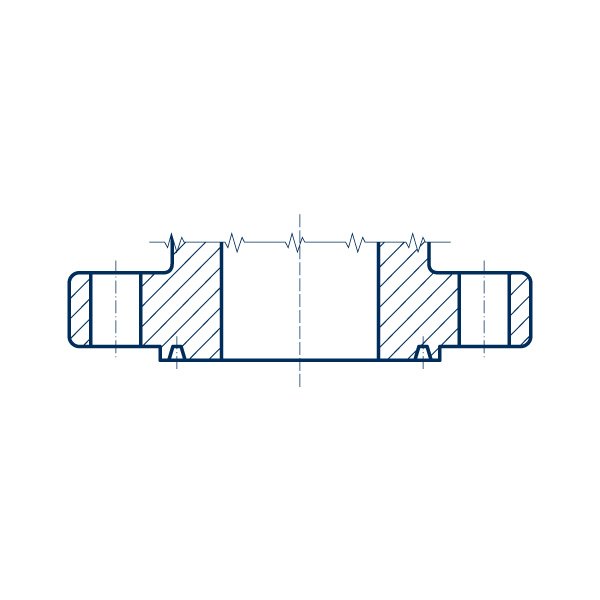

| RTJ (Ring Type Joint) | Под овальную прокладку для высоких давлений. |
Материалы и спецификации
EV Group China поставляет фланцы из сталей, соответствующих международным стандартам ASTM:
- ASTM A105: Углеродистая сталь для общих трубопроводов.
- ASTM A182: Легированные и нержавеющие марки для высоких температур.
- ASTM A350: Низкотемпературные стали с повышенной ударной вязкостью.
- ASTM B462/B564: Никелевые и коррозионностойкие сплавы.
Допуски и контроль качества
Все изделия проходят строгий контроль геометрических параметров. Допуски на межосевые расстояния отверстий и толщину фланца находятся в пределах ±1.0–3.0 мм, что обеспечивает прецизионную точность сборки на объекте заказчика.
