Металлические прокладки ASME B16.20: технические стандарты и типы
Техническое описание и область применения
Стандарт ASME B16.20 устанавливает строгие требования к материалам, линейным размерам, предельным отклонениям и системе маркировки для металлических кольцевых шарнирных прокладок (RTJ), спирально-навитых (SW), завальцованных в металлическую оболочку и рифленых прокладок с покрывающим слоем.
Данные уплотнительные элементы являются отраслевым стандартом для герметизации фланцевых соединений, спроектированных по нормативам ASME B16.5 и ASME B16.47, а также спецификациям API 6A и ISO 10423. Продукция EV Group China обеспечивает надежность узлов при эксплуатации в условиях критических давлений и температур, характерных для нефтеперерабатывающих комплексов, энергетического оборудования и магистральных трубопроводов.
Классификация и типы прокладок

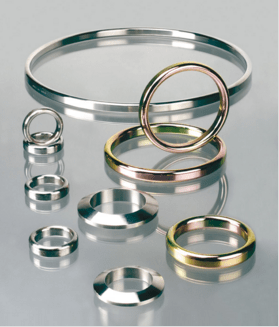

- Ring Joint Gaskets (RTJ) – Кольцевые шарнирные прокладки
Прокладки RTJ характеризуются овальным или восьмиугольным сечением. В зависимости от конструктивного исполнения различают типы R, RX и BX. Идентификация изделия базируется на номинальном диаметре фланца (NPS), классе давления и соответствии стандартам ASME/API.
1. Прокладки типа R: Предназначены для установки в подготовленные пазы фланцев. Изготавливаются из высокопрочных стальных сплавов.
- Диапазон NPS: от 1/2 до 24 дюймов (фланцы ASME B16.5).
- Диапазон NPS: от 26 до 36 дюймов (фланцы ASME B16.47 Series A/B).
- Классы давления: 150 – 2500 Psi.
1.1. Овальные: Обладают двумя зонами контакта, что повышает устойчивость к «выдуванию» и позволяет сохранять герметичность даже на фланцах с незначительными дефектами поверхности.
1.2. Восьмиугольные (октагональные): Обеспечивают прецизионное уплотнение за счет трапецеидального сопряжения с пазом, что критически важно в тяжелых эксплуатационных режимах.
2. Прокладка типа RX и 3. Прокладка типа BX: Специализированные решения для высокого давления.
Материалы и твердость
Выбор материала прокладки EV Group China осуществляется исходя из химической агрессивности среды и температурных параметров процесса. Твердость прокладки должна быть как минимум на 20 HB ниже твердости фланцевой поверхности для обеспечения пластической деформации и герметичности.
| Материал (ASTM) | DIN No. | Макс. твердость (HB) | Макс. твердость (HV) | Код |
|---|---|---|---|---|
| Мягкое железо | 1.1003 | 90 | 56 | D |
| Низкоуглеродистая сталь | 1.0038 | 120 | 68 | S |
| Углеродистая сталь (4-6Cr 1/2Mo) | 1.7362 | 130 | 72 | F5 |
| AISI 410 | 1.4000 | 170 | 86 | S 410 |
| AISI 304 | 1.4301 | 160 | 83 | S 304 |
| AISI 316 | 1.4401 | 160 | 83 | S 316 |
| AISI 347 | 1.4550 | 160 | 83 | S 347 |
- Spiral Wound (SW) Gaskets – Спирально-навитые прокладки

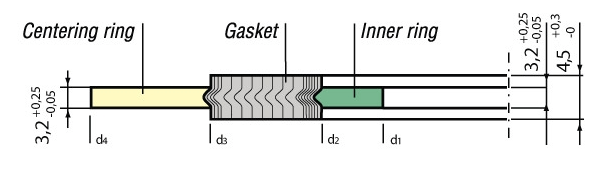

Спирально-навитые прокладки EV Group China применяются в соединениях «шип-паз» и «выступ-впадина». Конструкция включает металлический каркас и мягкий наполнитель. Типы: SW (без колец), SW/I (с внутренним кольцом), SW/C (с наружным кольцом), SWC/I (комбинированные).

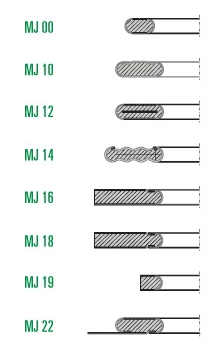

- Jacketed Gaskets – Завальцованные прокладки
- Grooved Metal Gaskets – Рифленые уплотнения с покрытием
Рифленые прокладки с нанесенным металлическим покрытием обеспечивают превосходную герметичность в условиях циклических нагрузок.
